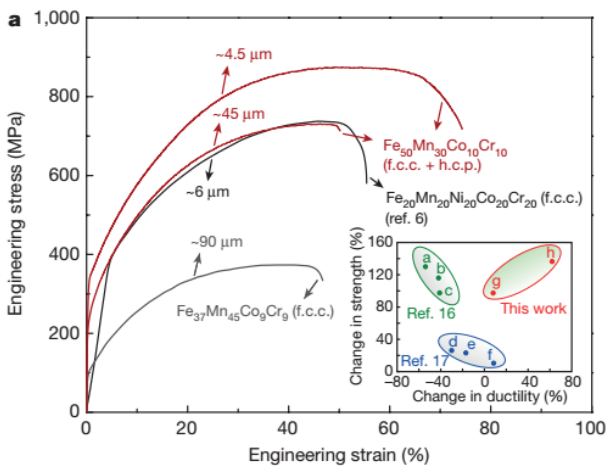

通过高熵合金成分（Fe50Mn30Co10Cr10(at%)）及工艺调整，在高熵合金中形成相同成分的两相（FCC及HCP，但化学组成相同），克服了一般金属材料无法同时提高强度与韧性的问题。合金在晶粒较大时（45微米）具有与目前最成功的单相高熵合金（Fe20Mn20Ni20Co20Cr20 (at%)）几乎相同的应力应变曲线，其强度更是远高于（Fe37Mn45Co9Cr9 (at%)），而在晶粒细化后（4.5微米），则可同步提高强度与韧性，如图1。

图1

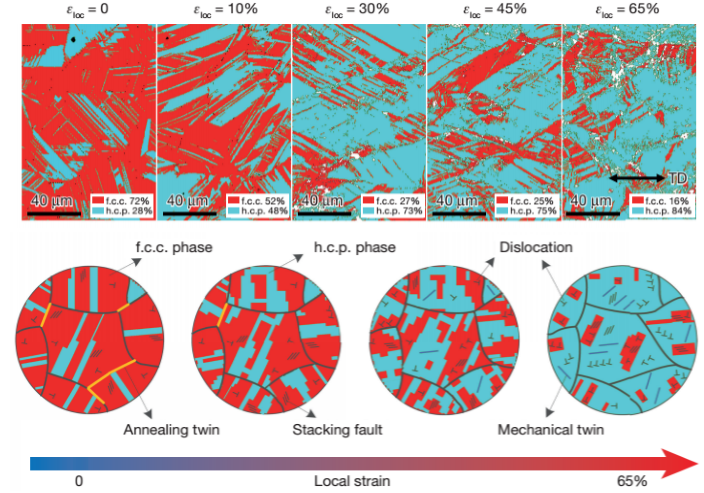

合金的高硬度一方面源自高熵合金自身的性质，另一方面由于在受力形变过程中由相变而增加的相界面密度；合金的高韧性则是由于在受力形变过程中的相变（孪晶及马氏体相变）及位错滑移。图2即合金在不同变形量下的相组成以及随形变量变化的层错、位错及孪晶。

图2

来源：Li Z, Pradeep KG, Deng Y, Raabe D, Tasan CC. Metastable high-entropy dual-phase alloys overcome the strength–ductility trade-off, nature, 2016, 534(7606):227-230.
