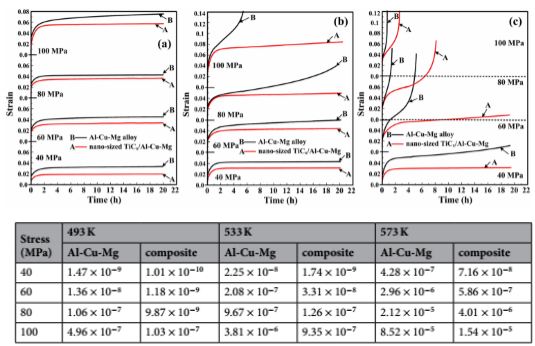

Al基复合材料具有轻质高强的特点，因此，针对此材料的的高温抗蠕变性能研究也已经开展了数十年之久。研究者通过在基体中引入Al₂O₃、SiC、TiC以及B₄C等粒子抑制位错运动，从而实 现较高的抗蠕变性能。本文采用原位生成增强相纳米粒子的方法实现了Al-Cu-Mg抗蠕变性能的提升（如图1），同时避免有外添加法（ex situ 如粉末冶金）可能导致的基体污染问题。

图1

原位生成的TiC_x纳米粒子在晶粒内部及晶界处均有分布，且原位生成的纳米粒子与Al复合材料基体结合良好，失配度为5.6%（如图2）。

图2

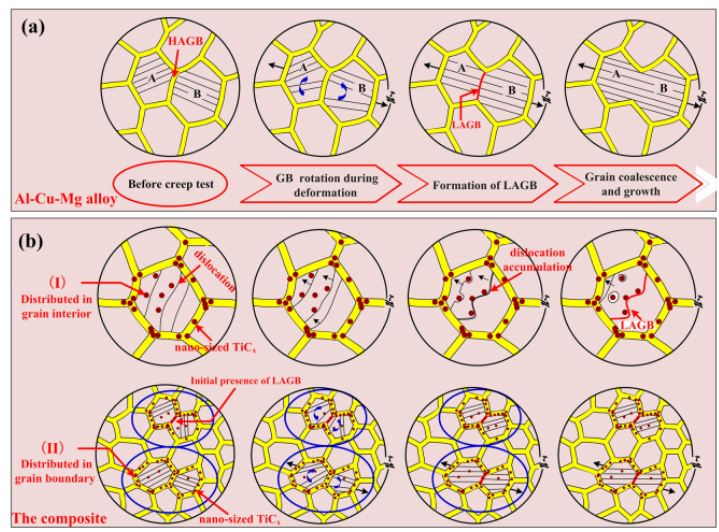

Al-Cu-Mg基体中，在受到长时间外力作用时，相邻晶粒通过旋转将大角度晶界转变为小角度晶界，而小角度晶界通过应力作用下的迁移进一步消失，至此相邻晶粒融合形成更大的晶粒。而 在具有原位生成纳米TiC_x的Al-Cu-Mg基体中，当相邻晶粒通过旋转将大角度晶界转变为小角度晶界后，小角度晶界受到纳米粒子的钉扎作用而无法继续迁移形成较大晶粒，而晶粒内的部分位 错则由于纳米粒子的钉扎作用而运动受限，因此，TiC_x纳米粒子的存在导致了更高的抗蠕变性能（如图3）。

图3

综上，本文通过原位生成TiC_x纳米粒子构建了具有更高抗蠕变性能的Al-Cu-Mg合金复合材料，对于致力于改善合金材料机械性能的研究，具有很好的借鉴与参考意义。

来源：Lei Wang, Feng Qiu, Qinglong Zhao, Min Zha & Qichuan Jiang. Superior high creep resistance of in situ nano-sized TiCx/Al-Cu-Mg composite, Scientific Reports, 2017, 7, 4540.
